1泰德抗震支吊架的应用

抗震支吊架的应用近些年来在我国的建筑施工中得到了一定的发展和应用。我国在建筑相关法律法规中规定抗震设防烈度为Ⅵ度及以上地区的建筑，必须进行抗震设计；非结构构件，包括建筑非结构构建和建筑附属机电设备，自身及其与结构主体的连接应进行抗震设计。根据这类国家法律规定，抗震设施的应用是建筑施工发展中必须的部分。抗震支吊架在国内目前并没有广泛普及，但在国外已经成为一门较为成熟的应用技术，有较长的施工发展历史。

机电抗震支吊架系统的作用是使建筑物结构主体与使用抗震设计的建筑中的各种管路、设备及沟槽相连接，利用地震产生的反作用力提供支撑作用。传统的支吊架系统的支撑作用来源是由重力提供，传统的支吊架系统与利用地震反作用力的支吊架系统是两个相对不同的设计，但可以结合利用，相互辅佐。这种新型的抗震支吊架系统相对于传统的支吊架系统的抗震能力较强，相比没有抗震支吊架系统的建筑物，采用抗震支吊架系统的建筑物受地震影响较小，能够有效减轻地震破坏，防范次生灾害，尽量避免人员伤亡，减轻经济损失，提升建筑物的安全

性。

2泰德抗震支吊架的应用范围

抗震支吊架主要应用于建筑物内，其应用范围也有一定的限制，具

体限制条件如下：

（1）建筑内管道直径不小于65mm的管道。抗震支吊架需要连接在管道系统中，管道直径太小，不便于抗震支吊架的安装和应用。

（2）建筑内部有防排烟系统的管道。

（3）建筑物中圆形风管DN不小于70mm

（4）建筑物中矩形风管截面积不小于

（5）电线架桥的实际重量不小于150N/m

（6）建筑物内部的门形吊架。

3泰德抗震支吊架系统的分类和布置要求

3.1抗震支吊架系统的分类

在地震突发时，抗震支吊架系统的应用可以对建筑物内的机电系统和管路进行一定的保护作用，避免地震对这些建筑系统的直接破坏。由于建筑物内的机电系统的种类和结构不同，抗震支吊架也有不同的分类，基本上可以分为管道抗震系统、风管抗震系统和电气抗震系统。

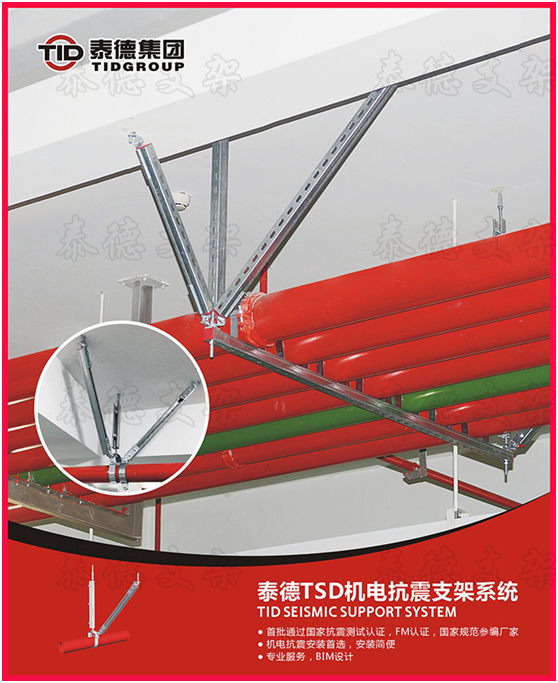

3.2 管道抗震系统的布置要求

横向间距要求：管道抗震系统布置时要注意抗震支吊架与管道之间的距离，其侧向距离不得大于 12m，HDPE 管线等相对较为柔性的管线在横线距离上与支吊架之间的距离不得大于 6m。

纵向间距要求：管道抗震支吊架的纵向布置上要求相对较宽松，沟槽连接管道和焊接钢管等较硬的管道结构，在纵向结构上距离要求小于24m，HDPF 管线等相对较肉香的管线在纵向间距上与支吊架之间的距离要求小于 12m。

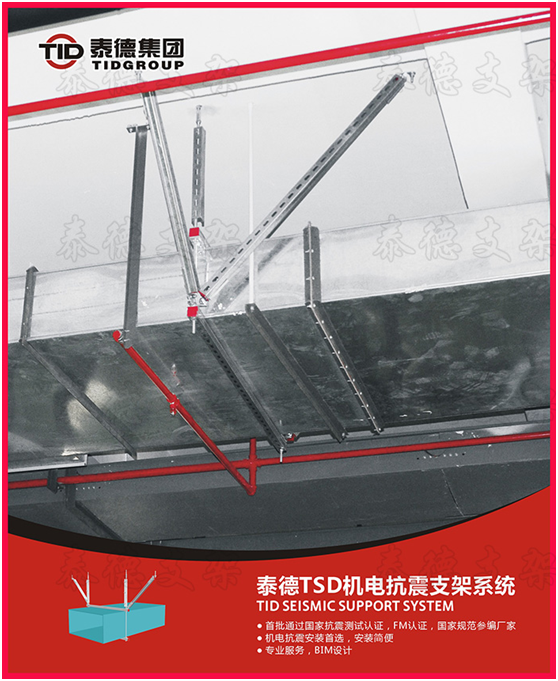

3.3 风管抗震系统的布置要求

风管的侧向抗震间距要求小于 9m，纵向抗震间距要求小于 18m。

3.4 电气抗震系统的布置要求

电缆桥架抗震支架：最大侧向间距不超过 12m，纵向间距不得超过

24m。

3.5 非刚性材质管线的布置要求

非刚性材质管线在布置上要求横向的距离不超过 6m，纵向的距离不超过 12m。

4泰德抗震支吊架的施工技术分析

4.1抗震支吊架的组成

抗震支吊架在组成上基本上由四部分组成，分别为锚固体、加固吊杆、斜撑及抗震连接构件。悬吊螺旋与管线节点之间的距离有一定的要求，例如其与管线的节点距离之间的距离不能大于 100mm，在进行施工时需要对螺杆进行加固，防止结构的不稳定。如果施工空间足够，也可以在管道的两侧分别构建一个方向相反、形状形同的刚性抗震支撑，由于这两个抗震支撑相互作用使得抗震支吊架结构稳定，可以替代悬吊螺杆。由于刚性管线结构受到地震的影响较大，在抗震支架的构件上应该考虑将其尺寸相对扩大，特别是悬吊螺杆和结构锚固件的设计构建，其承受的地震造成的载荷力应小于自身的承载力。

4.2 抗震支吊架的施工依据

抗震支吊架在施工中需要依照一定的安装施工依据进行施工，在不同的建筑结构中所需要依照的施工依据不同，施工后的承受力也不同。抗震支吊架可以对构筑物中的电气系统、排水系统、空调系统进行一定的保护，所以在安装上必须要考虑不同系统中所需求的抗震支架承受的抗震能力，保证在每一抗震支吊架结构中都能较为全面的保护建筑物内系统结构。

在水平方向上，抗震支吊架的结构分布由两个方向的抗震支撑保证，承受侧面的地震强度影响；在竖直方向上，抗震支吊架与水平方向上的抗震结构相结合，起到支撑、稳定的作用承受地震的影响。由于抗震支吊架必须与所保护的结构或管道系统有较为稳定的结构联系，所以在连接上也要有一定的区分。抗震支吊架的柔性连接主要是钢结构等，其刚性连接主要是钢筋混动土等结构性建筑部分，在进行连接之前其硬度和刚度还需要有专业人员进行测试和计算，确定其性能后再进行结构的布置和施工。

5抗震支吊架的施工顺序与步骤

抗震支吊架在施工中步骤如下：

（1）对所保护结构进行分析和测量，了解结构的基础信息，设计抗震支吊架的安装布置与结构之间的连接方式。

（2）下料安装，将抗震支吊架结构材料下料，将安装前的材料准备和检查。

（3）拧爆安装。

（4）竖直吊管安装，稳定竖直方向上的抗震支吊架结构。

（5）管卡安装，稳定水平方向上的抗震支吊架结构。

（6）加固件安装，对水平和竖直方向上的抗震支吊架结构进行检查和加固，确保总体结构的稳定性。

（7）斜撑的安装。

6泰德抗震支吊架在机电安装中的施工技术分析

（1）施工时，抗震支吊架可以适当偏离管道和电线套管，但其偏离程度不能过大，风管的施工也允许一定程度的偏离其偏离程度要求小于风管总宽度的两倍。

（2）在管道的垂直转弯处，抗震支架的设置是必须的，当转弯角度大于或小于 90°时，应该注意抗震支吊架的长度，总程度应该略大于设计长度，并在支吊架的侧面和竖直面设置支架，保证结构稳定。

（3）在供水管道的抗震支吊架设计中，应该充分考虑到水的热胀冷缩现象造成的管道直径和体积影响，在竖直方向上与管道的间距需要遵守设计规则，适当调整与官道之间的距离。

（4）刚性的管道支撑吊架不能直接移至其他部分的结构上进行使用，由于刚性材料的特殊性，其支吊架结构与一般支吊架结构差距较大，直接使用较好的起不到保护作用。

（5）管线在建筑较为狭窄的部分中穿过时，应该注意沉降位移的设计施工，支吊架的安装最好角度为 45°，但实际施工时可能由于其他因素的影响有一定的偏差，需要现场实际分析再作出相应的调整。

（6）在单管门型或多管门型的安装上，应该注意支吊架的斜撑角度，其角度一般不能偏离中心对称线 2.5°，否则会造成支吊架的支撑能力减弱。

7结束语

总而言之，泰德抗震支吊架的对增强建筑物稳定性、减少地震灾害破坏程度、加快地震灾害灾后重建速度有着较为重要的作用。建筑中抗震支吊架的安装施工相对来说较为繁琐，在实际安装施工过程中需要对施工质量进行监督和强化，注意抗震支吊架在各种管路和结构中的安装条件、安装注意事项，保证抗震能力，使得整个建筑抗震支吊架安装施工有序、高效进行。
